某系統氨水密度檢測儀表設置在等壓氨吸收塔液相出口管道，管道材質為304，管道規格為DN100。現市場上的液體檢測密度計儀表有質量流量密度計、音叉密度計、靜壓密度計等多種。
（1）質量流量密度計即科里奧質量流量計，測量原理以科里奧利力的產生為基礎。驅動系統以其共振頻率驅動兩根測量管。兩根管道都反相振動，類似于共振音叉。通過振動測量管的介質產生科里奧利力、而這些力在流入或流出側的管上產生正值或負值。這些力與質量流量成正比、并引起測量管變形（扭轉）。
科里奧質量流量計具有無需上下游直管段，可對質量、密度和溫度多個過程變量進行在線測量，免維護等優點，但需要外部電源供電，一般選24VDC或220VAC供電，此外，較大管徑的質量流量計價格昂貴，用在DN100管道上，某知名品牌的價格在10萬左右，若需要考慮造價成本，則需要優先考慮其他方案。
（2）音叉密度計是以共振理論為基礎，根據頻率和密度之間關系，測量出頻率的變化，從而檢測密度的變化。但需注意當音叉體處于工作態時，單片音叉體末端會產生一個橢圓形有效測量敏感區，當音叉振動波傳播過程被障礙物打斷時，破壞有效敏感區，同時振動也會被障礙物反射產生變形，稱之為邊界效應，此外針對DN100（管道內徑為100mm）及以下的管道，邊界效應會對音叉?zhèn)鞲衅骶仍斐捎绊憽＝?jīng)咨詢多個音叉密度計廠家，現有音叉密度計產品均建議安裝在DN100及以上的管道上使用，若不能保證管徑，使用旁通管道安裝方式。
（3）靜壓密度計采用差壓法測量，通過測量液體內部靜壓力，根據靜力學公式間接測量液體密度，此密度計適合在較大罐上安裝使用，管道安裝復雜，準確度較低。
根據SH/T3005—2016《石油化工自動化儀表選型設計規范》9.3.3a）密度測量宜采用振動式密度計、放射性密度計和科里奧質量流量計，通過市面產品對比，放射性密度計價格最高，增長很多倍。

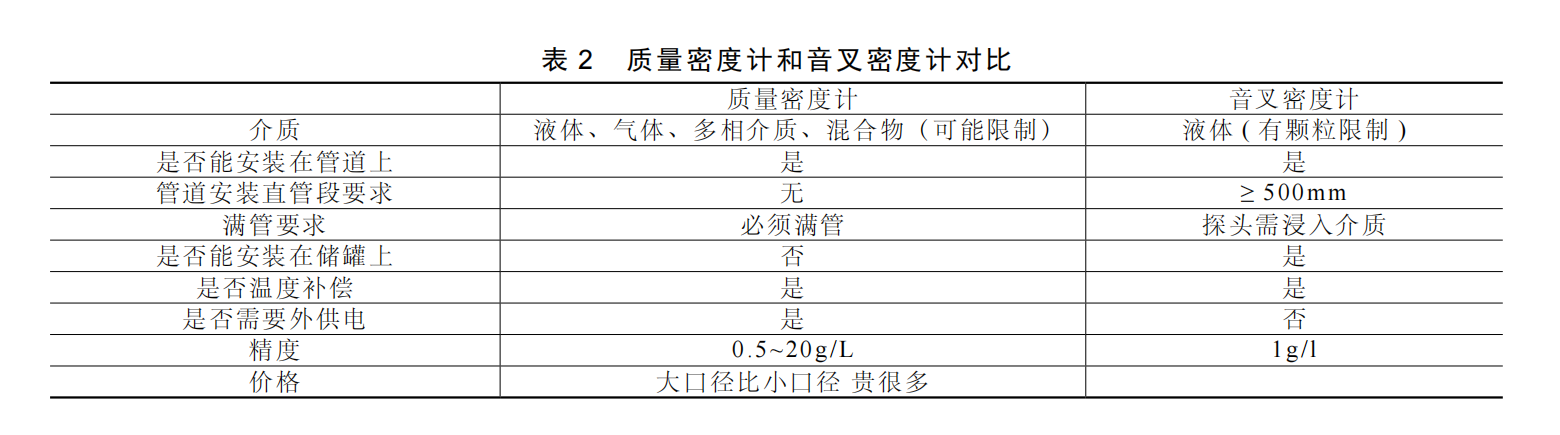

為了減少成本，優先選擇振動式密度計、科里奧質量流量計。振動式密度計目前最常見的為諧振音叉式密度計。表2是某品牌質量密度計和音叉密度計選型對比。
經過對比，該項目氨水密度測量介質相對簡單，且直管段、管徑均滿足音叉密度計的使用條件，DN100管道安裝條件的音叉密度計價格相對便宜，且安裝維護簡單，所以最終選用音叉密度計。
