橢圓齒輪流量計的特點
發布時間：2019-07-12 09:07:38

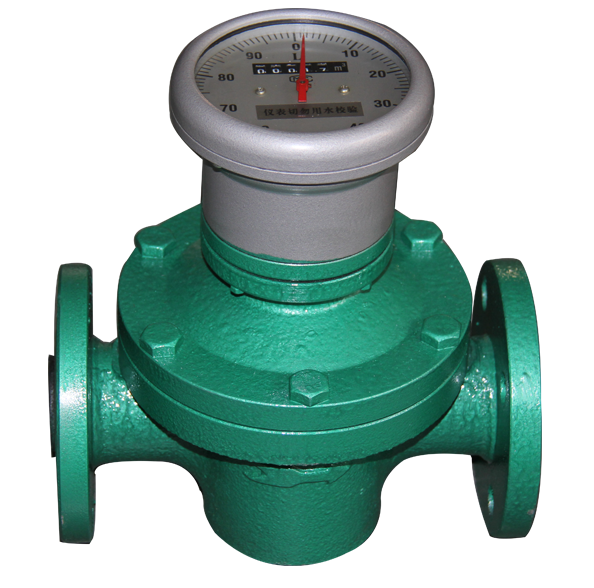

橢圓齒輪流量計是容積式流量計的一種，用于測量各種流體、特別適用于測量高粘度流體的流量，廣泛應用于石油、石化、液化石油氣、化工等行業。橢圓齒輪流量計的工作原理。安裝在計量腔內的一對相互嚙合的橢圓齒輪，在流體的作用下交替相互驅動，各自繞軸旋轉。齒輪與殼體之間有一新月形計量室，齒輪每轉一周就排出4份固定的容積，因此由齒輪的轉動次數就可計算出流體流過的總量。
橢圓齒輪流量計對流體的清潔度要求較高，如果被測介質過濾不清，齒輪很容易被固體雜質卡死而停止測量。其另一不足之處是齒輪既作計量之用又作驅動之用，使用日久齒輪磨損后，齒輪與殼體之間所構成的新月形計量室容積相應增大，齒輪與殼體之間的間隙也相應增大（導致泄漏增大），這兩個因素都使得儀表示值偏低。在儀表超負荷運行時，磨損加速，上述情況變得更加嚴重。
對于高粘度液體，儀表的活動測量元件負荷增加。橢圓齒輪流量計為了減少液體在間隙間擠壓負荷，有時在齒輪上開若干溝槽卸荷（≥150mPa?s時），大于150mPa?s時，則采用缺齒的橢圓齒輪。
