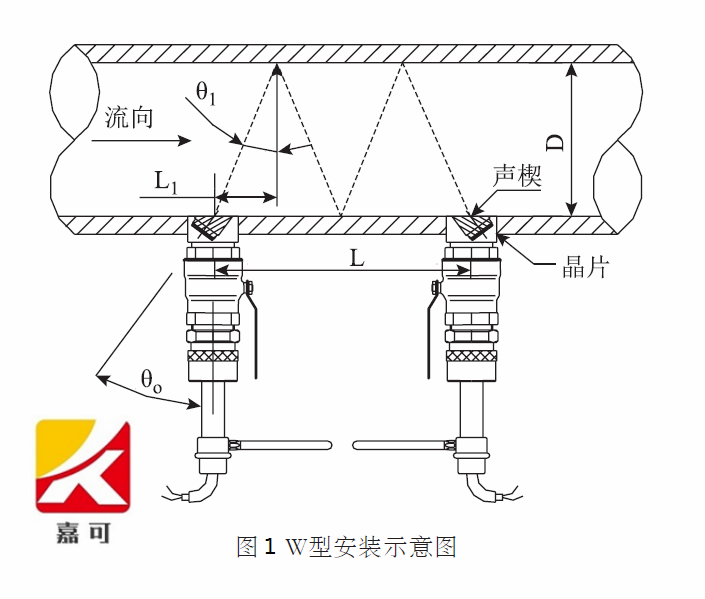

1、插入式超聲波流量計的安裝方式
插入式傳感器的安裝方式主要有以下2種：
（1）W型安裝方式（見圖1）適用于DN50~300mm的管道，采用該方式可以延長聲路的長度，提高測量精度。

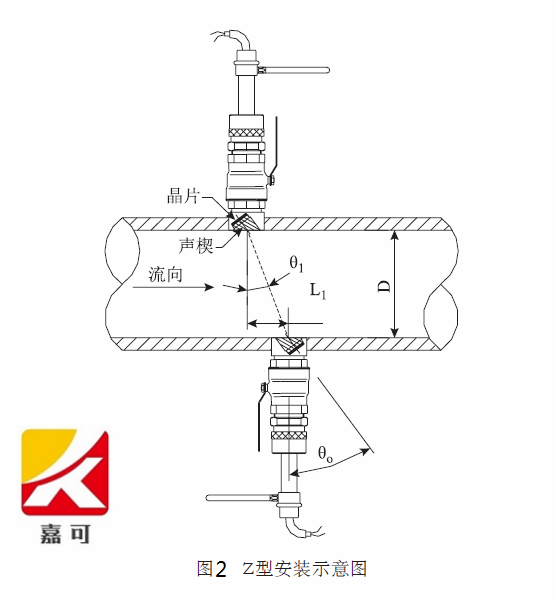

（2） Z型安裝方式（見圖2）適用于DN300mm以上的大口徑管道，兩傳感器之間為直線傳播路徑，信號損失最少，對流體的穩定性要求較W型要高。
常用的安裝方法還包括V型法。受插入式傳感器結構的限制，DN50~300管道采用W型安裝較合適；而DN300以上管道為獲得穩定而更強的信號，采用Z型安裝會更加有效。
2、插入式超聲波流量計的安裝注意事項
（1）足夠的直管段
由于插入式超聲波流量計信號強，故僅要求儀表滿足前10D（被測管內徑） 后5D直管段即可保證儀表正常工作。但這一要求的前提是，10D前為非泵出口、非未全開閥門等，否則就不能保證儀表正常工作。
（2）被測流體為紊流狀態
超聲波流量計能測量的流速范圍在0~15m/s，這僅是可測范圍：因?yàn)閺膶恿鞯轿闪鲀x表系數有較大的變化；因此多數廠家都規定了儀表的最低流速，以保證儀表性能的正常發揮。
（3）選擇適宜的安裝位置
插入式傳感器安裝時應盡可能在管道側面的正側線上，以避開上端的氣泡或底部的沉淀物。一般應安裝在水平、傾斜或垂直的管道中，垂直管道應選擇流動自下而上的管段，以防止測量點出現非滿管流情況。
（4）管道條件
在安裝前，應清楚被測管道的內壁狀況，內壁不應有嚴重的結垢、銹蝕。結垢、銹蝕層表面粗糙，一方面影響信號的傳播（W型安裝時），另一方面影響管道內徑的確定尺寸，這一尺寸變化1%，將引起體積流量2%的誤差。因此選擇無結垢、無銹蝕管段作為測量點，是儀表測量精度的保證。
