外貼式液位計的原理和組成
發布時間:2020-01-05 08:06:59

1、外貼式液位計的原理

外貼式液位計是一種利用聲納測距原理,并采用微振動分析技術,從容器外測量液位的新型液位儀表。

聲納測距原理:由吸附在儲罐底部的液位探頭發射聲波,穿透罐壁并在液體內傳播,當聲波到達液面時,會被反射一部分形成回波,回波信號到達罐底,穿透罐壁,被液位探頭接收,并傳至液位計主機內。根據發射和接收到回波的時間差,計算出液位高度。

微振動分析技術:實際生產中工況復雜,罐型不同;罐內有內件、盤管;工藝介質黏稠、含雜質;溫度變化等。這些因素會產生很多干擾信號,讓液位探頭接收到的回波信號變復雜,微振動分析技術會自動判斷正確的液位信號,很好地解決回波干擾問題。

自動校準功能:當液體的溫度、成分發生變化時,會對聲納信號在液體里的傳播速度產生影響,帶來測量誤差。為確保儀表測量精度,可在容器內加裝校準器,用校準探頭測量校準器內液柱的長度(校準器長1m),得到聲納在液體里的實際傳播速度,在液位計主機內對液位的測量結果進行補償修正,消除液體溫度和成分變化對測量精度的影響。

2、外貼式液位計的組成

外貼式液位計由液位探頭、校準探頭和液位計主機三部分組成,針對不同場合,還可設置校準器、轉向器、探頭安裝座、儀表保護箱等組件。

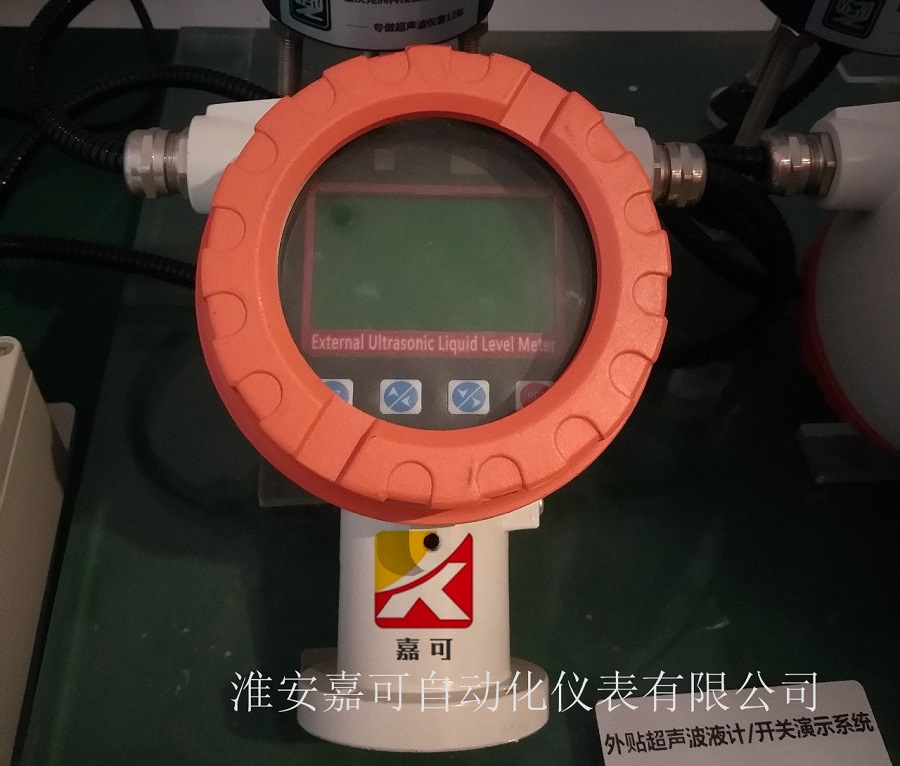

液位探頭直接吸附在罐底的外壁上,負責發出聲納和接收回波。校準探頭在罐體外壁的安裝形式同液位探頭。轉向器一般用于罐底無法安裝液位探頭的工況,將液位探頭安裝在罐體側面,再通過轉向器將聲波反射到液面。液位計主機安裝在被測容器旁,將檢測信號進行接收、分析和計算后,轉變成4~20mA標準模擬量信號,傳輸DCS進行集中顯示,也可提供MODBUS、TCP等通訊方式。
